硅橡膠工藝運用廣泛，目前我們常見的口腔倒印制取牙齒的印模方法正式其中一種，在很多工業建站以及商業模型上都需要用到硅橡膠制品印模加工，而除了硅橡膠印模之外還有其他工藝比如，藻酸鹽，瓊脂等等，不過大多數還是選擇硅橡膠制品材質，其中主要原因還是產品性能好，精確度好，質量穩定等！

　　硅橡膠印模優勢概述：

　　一、常見的印模材料分類

　　（1）藻酸鹽：優點是便宜，操作簡單；缺點也是顯而易見，收縮比較大，不能較精確的反映牙齒的形態。

　　（2）瓊脂：優點是便宜，缺點是容易折斷脆性大。

　?。?/span>3）硅橡膠：這里指加成型硅橡膠，譬如滬鴿硅橡膠（如下圖），是市面上最常見的品牌。其優點是精確性高，非常穩定，可用于各種修復體的制作。

　　二、硅橡膠印模材概述

　　硅橡膠屬于高分子合成橡膠，是彈性不可逆印模材料。近年來在醫學領域應用廣泛，是目前印模材中最理想的一種。其優點主要表現在以下三方面：

　?。?/span>1）凝固后尺寸更加穩定，24小時內的尺寸變化穩定在0.1％左右；

　?。?/span>2）操作時間短、在口腔內凝固快，初次印模3分鐘凝固，二次印模3分半鐘；

　　（3）印模精確度高、操作性能好；另外，加成型硅橡膠印模材料是以粘度相同的橡膠成分1:1混合使用，給臨床工作帶來了方便。

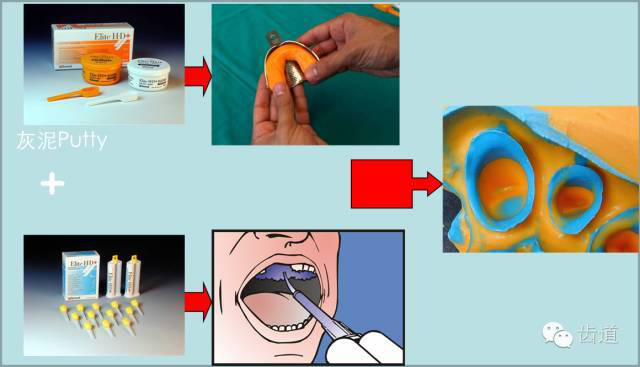

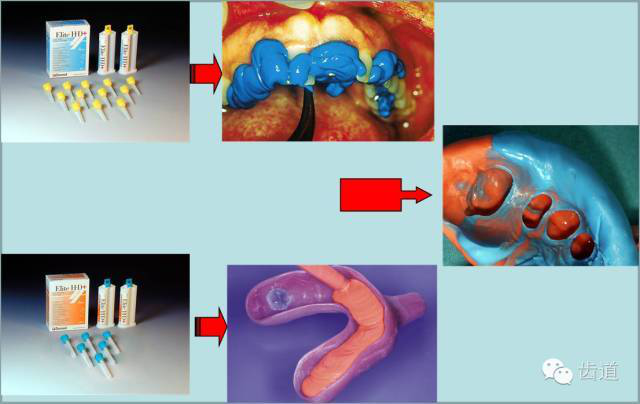

　　三、關于硅橡膠操作詳解（配圖）

　　1、為患者選擇合適的托盤，托盤要求離開患者牙齒3-4mm；

　　2、清潔并干燥雙手，操作過程不能戴乳膠手套；

3、取初印模

　?。?/span>1）基質和催化劑，取上頜建議各一滿勺，取下頜建議各一平勺，確?；|和催化劑1:1；

　　（2）使用指尖混合直到顏色均一沒有條紋，將混合好的初印模捏成條狀放入托盤，再放入口內，3分鐘后取出；

　　注：加聚型硅橡膠凝固時間受溫度影響較大，氣溫高則凝固快。

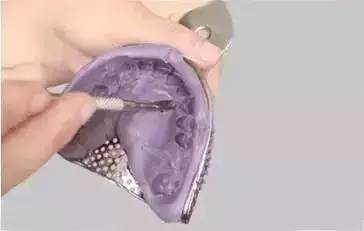

　　4、修整初印模

　　使用專用修型刀去除初次印模肩臺、牙齦乳頭、牙間隙部位的倒凹，修排溢道，便于二次印模就位，減少氣泡

　　5、取二次印模

　　剛打出的輕體，可能會因混合不均勻而影響凝固，建議將前面材料1-50px丟掉；將注有輕體材料的托盤放入口內，緩慢且一次性就位，約3分30秒材料固化后從口內取出；

　　6、完成并檢查印模

　?。?/span>1）制取的印模，備牙處齦下邊緣清晰完整，無氣泡，肩臺清晰連續；

　　（2）印模自口內取出后，放置30分鐘（保留長達30天內仍可使用），無需著急灌模，可浸泡消毒后直接送至加工廠；
